Bản Vẽ Thiết Kế Phòng Khám Đa Khoa: Nền Tảng Kiến Tạo Cơ Sở Y Tế Tiêu Chuẩn Hiện Đại

Trong bối cảnh ngành y tế ngày càng phát triển và nhu cầu chăm sóc sức khỏe của cộng đồng tăng cao, việc xây dựng một phòng khám đa khoa đạt chuẩn, hiện đại là điều kiện tiên quyết. Để hiện thực hóa tầm nhìn đó, bản vẽ thiết kế phòng khám đa khoa đóng vai trò cực kỳ quan trọng. Đây không chỉ là tập hợp các đường nét kỹ thuật mà là kim chỉ nam chi tiết, khoa học, định hình toàn bộ không gian, công năng và đảm bảo tính pháp lý của công trình. Một bản vẽ được đầu tư kỹ lưỡng sẽ là yếu tố then chốt quyết định sự thành công, hiệu quả hoạt động và uy tín của phòng khám trong dài hạn.

I. Tầm Quan Trọng Tuyệt Đối Của Bản Vẽ Thiết Kế Phòng Khám Đa Khoa

Việc có một bản vẽ thiết kế chuyên nghiệp cho phòng khám đa khoa mang lại nhiều lợi ích chiến lược:

1. Đảm Bảo Tuân Thủ Quy Định Pháp Lý và Tiêu Chuẩn Y Tế

Phòng khám đa khoa là cơ sở y tế phức tạp, phải tuân thủ hàng loạt quy định nghiêm ngặt của Bộ Y tế về cơ sở vật chất, phân khu chức năng, hệ thống kỹ thuật, vệ sinh phòng chống nhiễm khuẩn và phòng cháy chữa cháy. Bản vẽ thiết kế chi tiết là minh chứng rõ ràng nhất để cơ quan chức năng xem xét, cấp phép và là cơ sở để giám sát trong quá trình hoạt động.

2. Tối Ưu Hóa Công Năng và Quy Trình Vận Hành

Một bản vẽ được thiết kế khoa học sẽ phân chia các khu vực chức năng (sảnh đón tiếp, phòng khám chuyên khoa, phòng xét nghiệm, phòng tiểu phẫu, khu vô trùng, khu vực hành chính, nhà thuốc...) một cách hợp lý. Điều này tạo ra luồng di chuyển thuận tiện, logic cho bệnh nhân và nhân viên y tế, giảm thiểu thời gian chờ đợi, nâng cao hiệu suất làm việc và đảm bảo an toàn, tránh lây nhiễm chéo.

3. Kiểm Soát Chi Phí và Tiến Độ Xây Dựng

Bản vẽ chi tiết giúp lập dự toán chính xác về vật liệu, thiết bị và chi phí nhân công. Nó giảm thiểu rủi ro phát sinh chi phí ngoài dự kiến do sai sót trong quá trình thi công, đồng thời đảm bảo tiến độ hoàn thành công trình đúng kế hoạch. Đây là yếu tố sống còn đối với các dự án có ngân sách và thời gian giới hạn.Xem thêm: Thiết kế phòng khám mắt hiện đại

4. Nâng Cao Trải Nghiệm Bệnh Nhân và Uy Tín Phòng Khám

Một phòng khám được thiết kế chuyên nghiệp, tiện nghi và thân thiện sẽ tạo ấn tượng tích cực, mang lại cảm giác an tâm và thoải mái cho bệnh nhân. Điều này không chỉ giúp giảm bớt căng thẳng khi đến khám bệnh mà còn góp phần xây dựng lòng tin, nâng cao hình ảnh và uy tín của phòng khám trên thị trường cạnh tranh.

5. Định Vị Thương Hiệu và Tăng Tính Cạnh Tranh

Phong cách thiết kế của phòng khám là một phần quan trọng trong việc truyền tải bản sắc và định vị thương hiệu. Một không gian hiện đại, được bài trí tinh tế sẽ dễ dàng nổi bật, thu hút bệnh nhân tiềm năng và thể hiện tầm nhìn của chủ đầu tư.

II. Các Hạng Mục Chính Trong Bản Vẽ Thiết Kế Phòng Khám Đa Khoa

Một bản vẽ thiết kế phòng khám đa khoa chuyên nghiệp là tập hợp của nhiều loại bản vẽ, mỗi loại phục vụ một mục đích cụ thể:

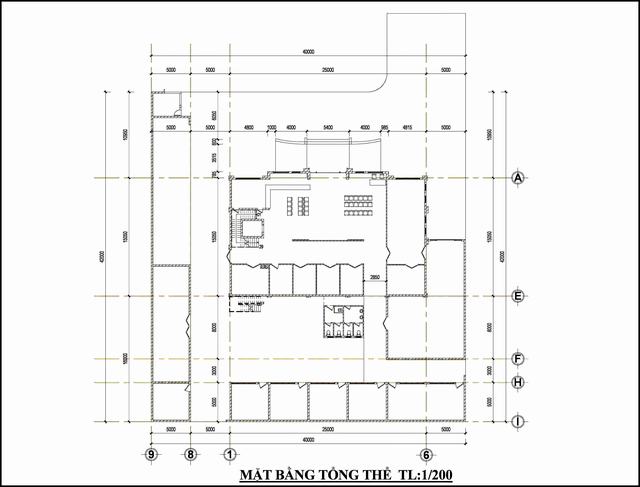

1. Bản Vẽ Mặt Bằng Tổng Thể (Layout Plan)

• Tổng quan: Thể hiện vị trí các khu vực chức năng chính và mối liên hệ giữa chúng.

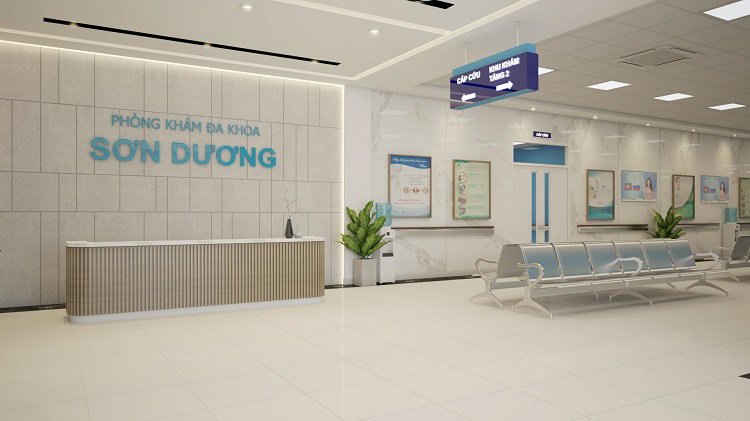

• Sảnh đón tiếp và chờ đợi: Cần rộng rãi, thoáng đãng, có ghế ngồi thoải mái, quầy lễ tân tiện lợi, khu vực lấy số/check-in. Có thể bố trí khu vui chơi nhỏ cho trẻ em.
• Các phòng khám chuyên khoa: Phân chia rõ ràng các phòng Nội, Ngoại, Nhi, Da Liễu, Tai Mũi Họng, Răng Hàm Mặt, Mắt, Sản Phụ khoa... Mỗi phòng cần đủ diện tích cho bàn khám, ghế khám/giường, thiết bị y tế chuyên dụng và không gian thao tác của y bác sĩ.
• Phòng xét nghiệm: Khu vực lấy mẫu, phòng lab (huyết học, sinh hóa, vi sinh...), cần đảm bảo vệ sinh vô trùng tuyệt đối, có hệ thống cấp thoát nước và thông gió riêng biệt.
• Phòng chẩn đoán hình ảnh: Phòng X-quang, siêu âm, điện tim... cần có tường chì hoặc các vật liệu bảo hộ bức xạ theo quy định (đối với X-quang), đảm bảo an toàn cho cả bệnh nhân và nhân viên.
• Phòng tiểu phẫu/Thủ thuật: Cần đảm bảo vô trùng, có bồn rửa tay khử khuẩn, tủ đựng dụng cụ tiệt trùng, hệ thống đèn chiếu sáng chuyên dụng.
• Khu vực vô trùng/Tiệt trùng: Nơi xử lý và tiệt trùng dụng cụ y tế, phải tuân thủ quy trình một chiều nghiêm ngặt.
• Nhà thuốc: Bố trí thuận tiện cho bệnh nhân mua thuốc sau khám, đảm bảo tiêu chuẩn GPP (Thực hành tốt nhà thuốc).
• Khu vực hành chính: Phòng giám đốc, phòng họp, phòng nghỉ nhân viên, phòng trực, kho lưu trữ hồ sơ.
• Nhà vệ sinh: Đầy đủ, sạch sẽ, riêng biệt cho nam/nữ, có thể có phòng dành cho người khuyết tật.
• Lối thoát hiểm: Rõ ràng, dễ tiếp cận, có chỉ dẫn đầy đủ.

2. Bản Vẽ Kiến Trúc (Architectural Drawings)

• Mặt bằng chi tiết: Bố trí nội thất, vách ngăn, cửa, cửa sổ, thang máy (nếu có).
• Mặt đứng, mặt cắt: Thể hiện chiều cao, hình dáng tổng thể của công trình, các chi tiết kiến trúc bên ngoài và bên trong.
• Bản vẽ chi tiết các khu vực đặc biệt: Cửa phòng mổ, phòng X-quang, hệ thống trần, sàn.
• Bản vẽ mặt tiền: Thiết kế tổng thể bên ngoài phòng khám, bảng hiệu, cảnh quan.

3. Bản Vẽ Kết Cấu (Structural Drawings)

• Nền móng: Loại móng, kích thước, độ sâu, đảm bảo sự vững chắc cho toàn bộ công trình.
• Khung xương: Cột, dầm, sàn, mái, tính toán khả năng chịu lực cho các thiết bị y tế nặng.
• Chi tiết thép, bê tông: Kích thước, chủng loại, số lượng, đảm bảo an toàn và bền vững.

4. Bản Vẽ Hệ Thống Kỹ Thuật (MEP - Mechanical, Electrical, Plumbing)

• Hệ thống điện: Bố trí ổ cắm, công tắc, đèn chiếu sáng (chính, phụ, khẩn cấp), hệ thống điện dự phòng (máy phát điện). Cần tính toán tải trọng điện năng lớn cho các thiết bị y tế.
• Hệ thống điều hòa không khí và thông gió: Đảm bảo không khí trong lành, kiểm soát nhiệt độ và độ ẩm cho toàn bộ phòng khám, đặc biệt là khu vực vô trùng, phòng mổ và phòng xét nghiệm. Hệ thống thông gió phải đảm bảo khử mùi và loại bỏ vi khuẩn.
• Hệ thống cấp thoát nước: Bố trí đường ống nước sạch, nước thải cho khu vực khám, xét nghiệm, vô trùng, vệ sinh. Đặc biệt lưu ý xử lý nước thải y tế theo quy định.
• Hệ thống khí y tế: Bố trí đường ống dẫn khí oxy, khí nén, hệ thống hút chân không (nếu có phòng tiểu phẫu/chăm sóc đặc biệt).
• Hệ thống phòng cháy chữa cháy (PCCC): Bố trí bình chữa cháy, đầu báo khói, hệ thống phun nước tự động, lối thoát hiểm, đèn Exit, tuân thủ nghiêm ngặt các quy định PCCC.
• Hệ thống camera giám sát và an ninh: Đảm bảo an toàn cho phòng khám.
• Hệ thống mạng, điện thoại, internet: Đảm bảo kết nối thông suốt.

5. Bản Vẽ Nội Thất và Chi Tiết Trang Trí (Interior Design Drawings)

• Phối cảnh 3D: Giúp chủ đầu tư hình dung rõ ràng về không gian sau khi hoàn thiện, từ màu sắc, vật liệu đến đồ nội thất.
• Vật liệu và màu sắc: Chi tiết các loại vật liệu ốp tường, lát sàn, vật liệu nội thất. Ưu tiên vật liệu dễ vệ sinh, kháng khuẩn, bền bỉ và có tính thẩm mỹ cao.
• Hệ thống trần, tường: Thiết kế trần thạch cao, phào chỉ, đèn trang trí âm trần.
• Chi tiết đồ nội thất: Bàn ghế chờ, bàn khám, tủ kệ, quầy lễ tân, giường bệnh (nếu có).
• Chi tiết trang trí: Tranh ảnh, cây xanh, hệ thống biển bảng chỉ dẫn, logo phòng khám.

Xem thêm: cách bố trí phòng khám

III. Xu Hướng Thiết Kế Phòng Khám Đa Khoa Hiện Đại

Các bản vẽ thiết kế phòng khám đa khoa ngày nay thường tích hợp các xu hướng sau:

• Thiết kế lấy bệnh nhân làm trung tâm (Patient-Centered Design): Chú trọng tạo không gian thoải mái, thân thiện, giảm lo âu cho bệnh nhân bằng màu sắc, ánh sáng, vật liệu tự nhiên và không gian xanh.
• Tích hợp công nghệ: Sử dụng hệ thống quản lý thông minh, màn hình tương tác, hệ thống xếp hàng tự động, tủ thuốc tự động...
• Thiết kế xanh (Biophilic Design): Mang các yếu tố thiên nhiên vào không gian (cây xanh, nước, ánh sáng tự nhiên) để tạo cảm giác thư thái, chữa lành.
• Tính linh hoạt và đa năng: Các không gian có thể chuyển đổi chức năng hoặc mở rộng khi cần.
• Chú trọng phòng chống nhiễm khuẩn: Bố trí các khu vực rõ ràng, vật liệu dễ vệ sinh, hệ thống thông gió và tiệt trùng hiện đại.

IV. Quy Trình Làm Việc Với Đơn Vị Thiết Kế Chuyên Nghiệp

Để có được một bản vẽ thiết kế phòng khám đa khoa hoàn hảo, việc lựa chọn đơn vị thiết kế uy tín, có kinh nghiệm trong lĩnh vực y tế là vô cùng quan trọng. Quy trình thường bao gồm:

• Tiếp nhận yêu cầu và khảo sát: Nắm bắt nhu cầu, ngân sách, phân khúc khách hàng và khảo sát mặt bằng hiện trạng.
• Lên ý tưởng sơ bộ và bản vẽ 2D: Đề xuất bố cục mặt bằng, phân khu chức năng.
• Thiết kế chi tiết 3D: Dựng phối cảnh 3D, lựa chọn vật liệu, màu sắc, nội thất, hệ thống kỹ thuật.
• Lập hồ sơ kỹ thuật thi công: Các bản vẽ chi tiết về kiến trúc, kết cấu, MEP.
• Lập dự toán: Chi phí toàn bộ dự án.
• Giám sát tác giả: Hỗ trợ chủ đầu tư trong quá trình thi công để đảm bảo đúng thiết

Bản vẽ thiết kế phòng khám đa khoa không chỉ là một tài liệu kỹ thuật mà là nền tảng cốt lõi để hiện thực hóa một cơ sở y tế đạt chuẩn. Từ việc tối ưu hóa công năng, đảm bảo an toàn, tuân thủ pháp lý cho đến việc kiến tạo một không gian thẩm mỹ và mang lại trải nghiệm tối ưu cho bệnh nhân, mọi yếu tố đều bắt nguồn từ một bản vẽ chi tiết, khoa học và chuyên nghiệp. Đầu tư đúng mức vào công đoạn thiết kế này sẽ là chìa khóa để phòng khám đa khoa của bạn nổi bật, thu hút bệnh nhân và thành công bền vững trong ngành y tế.
