Huong dan doc ban ve van phong lam viec

Bản vẽ văn phòng làm việc là công cụ quan trọng trong lĩnh vực kiến trúc và nội thất. Để hiểu rõ và sử dụng hiệu quả bản vẽ, bạn cần nắm vững các nguyên tắc cơ bản và biết cách đọc từng phần thông tin được cung cấp. Dưới đây là hướng dẫn đọc bản vẽ văn phòng làm việc giúp bạn làm chủ kỹ năng này.

1. Tầm Quan Trọng Của Bản Vẽ Văn Phòng Làm Việc

1.1. Định nghĩa bản vẽ văn phòng làm việc

Bản vẽ văn phòng làm việc chi tiết là bản thiết kế mô phỏng không gian, bố cục và chi tiết các yếu tố trong một văn phòng. Nó bao gồm thông tin về diện tích, cách sắp xếp nội thất, hệ thống điện nước, và các yếu tố trang trí khác.

1.2. Vai trò của bản vẽ trong thiết kế và thi công

• Cung cấp thông tin chi tiết: Giúp các bên liên quan (nhà thiết kế, nhà thầu, chủ đầu tư) hiểu rõ về kế hoạch tổng thể.
• Đảm bảo tính khả thi: Đánh giá tính hợp lý và hiệu quả của thiết kế trước khi thực hiện.
• Tiết kiệm chi phí và thời gian: Tránh các sai sót phát sinh trong quá trình thi công.

2. Các Thành Phần Cơ Bản Trong Bản Vẽ Văn Phòng

2.1. Bản vẽ mặt bằng

• Mô tả: Mặt bằng là hình chiếu của không gian văn phòng nhìn từ trên xuống, thể hiện bố cục các phòng, vị trí nội thất và hệ thống cơ sở hạ tầng.
• Cách đọc:
  • Xác định kích thước tổng thể của văn phòng.
  • Tìm hiểu vị trí của các khu vực chức năng như phòng họp, khu làm việc chung, khu pantry.
  • Chú ý đến vị trí cửa ra vào, cửa sổ và lối thoát hiểm.

2.2. Bản vẽ phối cảnh 3D

• Mô tả: Bản vẽ phối cảnh cung cấp hình ảnh trực quan về không gian văn phòng sau khi hoàn thiện.
• Cách đọc:
  • Nhìn vào tổng thể để hình dung cách bố trí nội thất và màu sắc.
  • Chú ý đến sự kết hợp giữa ánh sáng tự nhiên và nhân tạo.

2.3. Bản vẽ chi tiết nội thất

• Mô tả: Bao gồm thông tin cụ thể về kích thước, chất liệu, và vị trí của từng món nội thất.
• Cách đọc:
  • Kiểm tra danh sách vật liệu và kích thước chi tiết.
  • Đảm bảo mỗi món đồ được đặt đúng vị trí theo thiết kế.

2.4. Bản vẽ hệ thống kỹ thuật

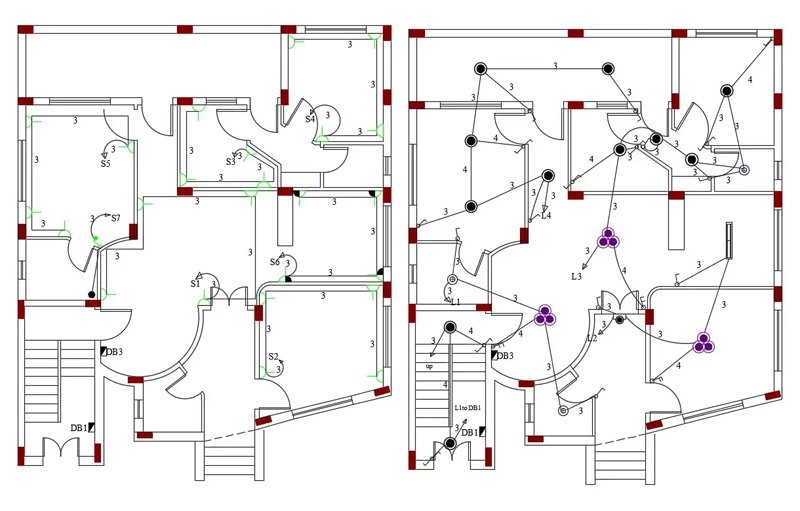

• Hệ thống điện: Thể hiện vị trí các ổ cắm, công tắc, đèn chiếu sáng.
• Hệ thống điều hòa không khí: Vị trí lắp đặt máy lạnh và đường dẫn khí.
• Hệ thống nước: Vị trí đường ống cấp và thoát nước trong khu pantry hoặc nhà vệ sinh.

3. Quy Trình Đọc Bản Vẽ Văn Phòng Làm Việc

3.1. Chuẩn bị trước khi đọc bản vẽ

• Hiểu các ký hiệu và thuật ngữ: Bản vẽ thường sử dụng ký hiệu để tiết kiệm không gian và tăng tính chuyên nghiệp.
• Sử dụng thước đo: Để kiểm tra kích thước chính xác dựa trên tỷ lệ của bản vẽ.
• Nắm rõ yêu cầu dự án: Hiểu rõ mục đích và nhu cầu của thiết kế văn phòng.

3.2. Bắt đầu từ tổng quan đến chi tiết

• Đầu tiên, xem xét tổng quan bản vẽ mặt bằng để hình dung không gian chung.
• Tiếp theo, tập trung vào các khu vực chức năng cụ thể như phòng làm việc, phòng họp.
• Cuối cùng, kiểm tra chi tiết các hệ thống kỹ thuật và nội thất.

3.3. Kiểm tra tính khả thi và tính hợp lý

• Đối chiếu với thực tế: Đảm bảo các thiết kế phù hợp với không gian thực tế.
• Xem xét sự liên kết: Kiểm tra mối quan hệ giữa các phòng và khu vực chức năng để tối ưu hóa luồng di chuyển.

Xem thêm: thiết kế nội thất văn phòng tại hồ chí minh

4. Các Lưu Ý Khi Đọc Bản Vẽ Văn Phòng Làm Việc

4.1. Hiểu rõ tỷ lệ bản vẽ

• Tỷ lệ là yếu tố quan trọng để đảm bảo các kích thước trên bản vẽ tương ứng với thực tế.
• Ví dụ: Tỷ lệ 1:100 có nghĩa là 1cm trên bản vẽ tương ứng với 1m ngoài thực tế.

4.2. Chú ý đến các chi tiết nhỏ

• Đừng bỏ qua những chi tiết như ký hiệu, chú thích, hoặc phần giải thích của nhà thiết kế.
• Đặc biệt quan tâm đến các yếu tố kỹ thuật như vị trí ổ cắm điện hoặc đường dẫn nước.

4.3. Hợp tác với nhà thiết kế và nhà thầu

• Nếu có điểm nào chưa rõ, hãy trao đổi trực tiếp với nhà thiết kế để tránh hiểu lầm.
• Thường xuyên kiểm tra và đối chiếu bản vẽ trong suốt quá trình thi công.

5. Những Công Cụ Hỗ Trợ Đọc Bản Vẽ Hiệu Quả

5.1. Phần mềm hỗ trợ

• AutoCAD: Phần mềm phổ biến để xem và chỉnh sửa bản vẽ kỹ thuật.
• SketchUp: Giúp xem bản vẽ phối cảnh 3D một cách trực quan.
• Revit: Chuyên dùng cho các dự án lớn, tích hợp cả bản vẽ 2D và 3D.

5.2. Công cụ vật lý

• Thước kẻ tỷ lệ.
• Bảng màu mẫu để đối chiếu màu sắc.

6. Các Lợi Ích Khi Hiểu Rõ Cách Đọc Bản Vẽ Văn Phòng Làm Việc

• Nâng cao hiệu suất công việc: Hiểu rõ bản vẽ giúp quá trình thi công và giám sát diễn ra thuận lợi hơn.
• Giảm thiểu sai sót: Hạn chế các lỗi không đáng có, giúp tiết kiệm chi phí.
• Tăng cường khả năng giao tiếp: Dễ dàng thảo luận và phối hợp với các bên liên quan.

Đọc bản vẽ văn phòng làm việc không chỉ là kỹ năng cần thiết cho các nhà thiết kế mà còn quan trọng đối với nhà thầu và chủ đầu tư. Việc hiểu rõ các thành phần, ký hiệu, và quy trình đọc bản vẽ sẽ giúp bạn tối ưu hóa quá trình làm việc và đảm bảo chất lượng dự án. Với những hướng dẫn trên, bạn sẽ tự tin hơn trong việc nắm bắt và thực hiện bản vẽ một cách hiệu quả.
